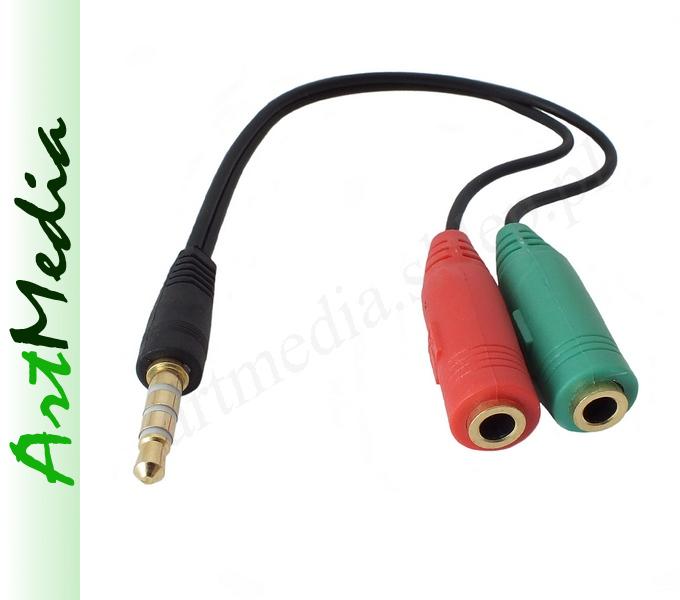

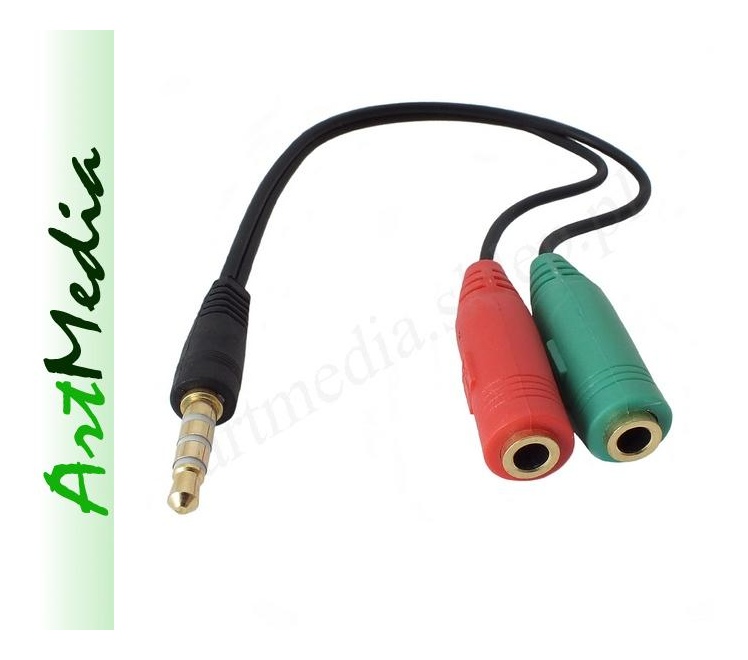

adapter Jack 3,5 4 PIN polowy - słuchawki mikrofon ~

Rozgałęźnik rozdzielacz
z jednego wtyku Jack 3,5 mm 4 PIN
na dwa gniazda Jack 3,5 mm 3 PIN
długość około 0,1m .





Adapter umożliwia połączenie słuchawek z mikrofonem
posiadających dwa niezależne wtyki Jack 3,5 mm,
oddzielny dla słuchawek i oddzielny dla mikrofonu
do urządzeń mobilnych z 4 pinowym gniazdem Jack 3.5 mm.





Rozkład pinów wtyku Jack:




S L - słuchawki kanał Lewy
S R - słuchawki kanał Prawy
GND - masa ( wspólna )
Mikr. - mikrofon


Słuchawki są wyprowadzone na gniazdo zielone
Mikrofon jest wyprowadzony na gniazdo czerwone,



Informacja dla amatorów własnych przeróbek:
Do podłączenia mikrofonu winien być stoowany wtyk Jack 3,5 stereo.
Jeżeli Twoje słuchawki mają wtyk Jack monofoniczny,
złącze słuchawek nie może być włożone do końca
aby mikrofon pracował poprawnie
wtyk musi być delikatnie wysunięty ( około 1 - 2 mm )
