zestaw ART/6 aktywny rozdzielacz antenowy DVB-T2 na 6 TV z zasilaczem elektronicznym

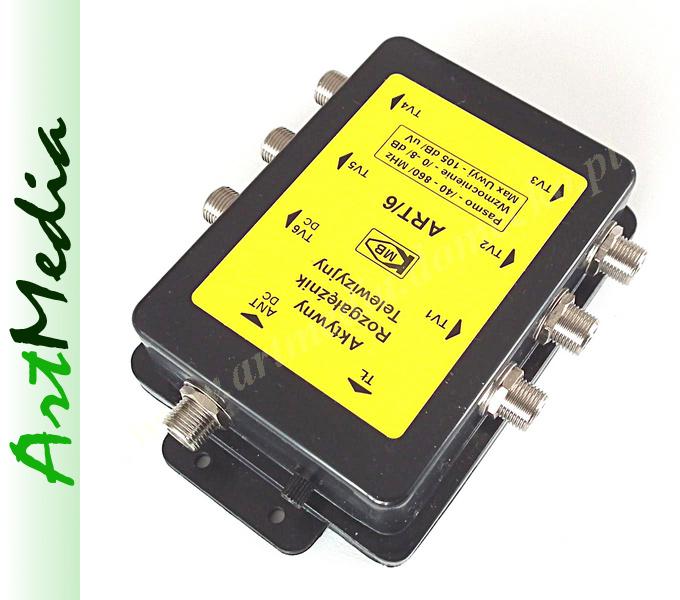

rozgałęźnik telewizyjny ART/6
Aktywny rozdzielacz sygnału z anteny DVB-T, DVB-T2
o regulowanym wzmocnieniu 0 - 8 dB .

z zasilaczem elektronicznym 12V/300mA

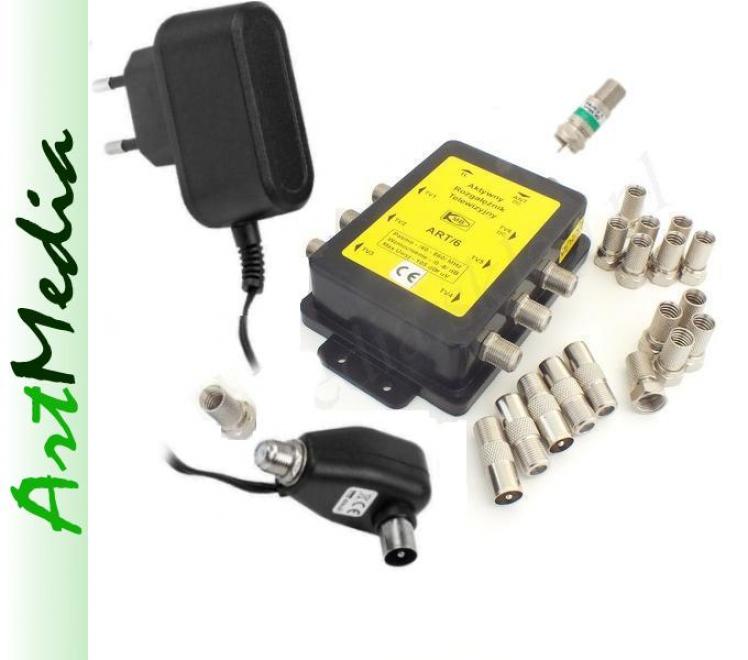

W ofercie kupujesz zestaw zobrazowany na zdjęciu niżej



Zestaw zawiera:
Aktywny Rozgałęźnik TV ART/6 ;
zasilacz antenowy 300mA/12V z separatorem ;
13 złączek typu F 6,8 mm ;
5 wtyków antenowych TV, szósty to wtyk zasilacza.
oraz
separator napięcia stałego DCB.

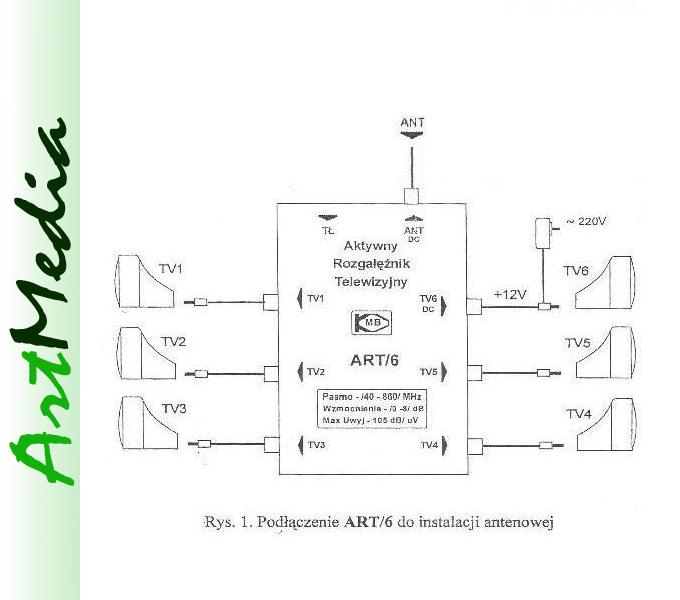

Wersja 1

Schemat podłączenia rozgałęźnika w instalacji domowej
( bez blokera - antena ze wzmacniaczem )

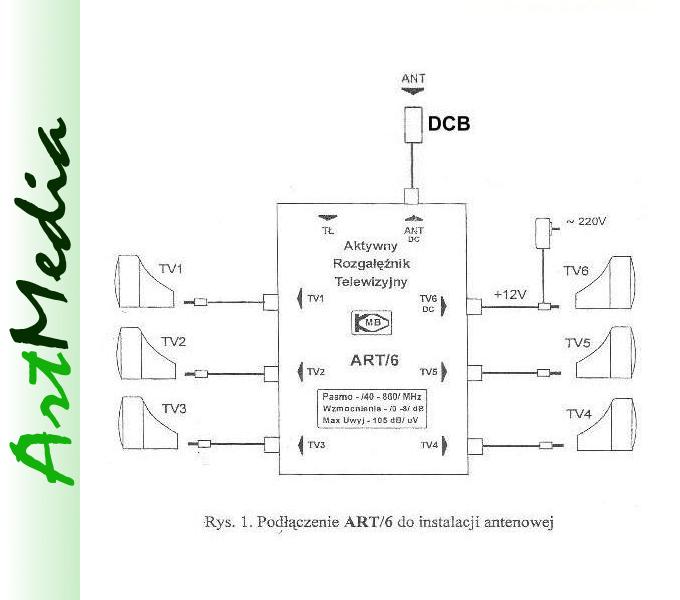

Wersja 2

Schemat podłączenia rozgałęźnika w instalacji domowej
( z zastosowaniem blokera - antena bez wzmacniacza )

Opis Rozgałęźnika:


Bardzo mały współczynnik szumów i zakłóceń!
Regulacja wzmocnienia pozwala na precyzyjne ustawienie
warunków pracy rozdzielacza!


Przeznaczony do małych domowych instalacji antenowych
Rozgałęźnik pozwala na podłączenie do jednej anteny ( instalacji antenowej )
sześciu odbiorników TV. Posiada na wejściu regulację, która
umożliwia ustawienie optymalnego poziomu sygnału na wyjściach.


Rozdzielacz może być stosowany zarówno z anteną
aktywną ( ze wzmacniaczem ) jak i anteną pasywną ( bez wzmacniacza ),
po przecięciu zwory napięcie na wyjście antenowe nie jest podawane.
Zamiast przecinać zworę stosujemy bloker DC ( jest w tym zestawie )

W przypadku stosowania anteny aktywnej zasilacz z rozgałęźnika
zasila jednocześnie wzmacniacz w antenie.
Zestaw zawiera odpowiedni zasilacz antenowy.


Parametry rozdzielacza:
częstotliwość pracy: 40 - 710 Mhz
wzmocnienie: 0 - 8 dB
tłumienie odsprzężenia: 20 dB
zasilanie: 12 V / 50 mA h


Rozgałęźniki sygnału z serii ART charakteryzują się wyjątkowo poprawną
pracą, mają mały współczynnik szumów. Druga zaleta to możliwość
zasilania go zasilaczem umieszczonym bezpośrednio przy jednym
z odbiorników wpiętym do złącza TV6.

Urządzenie winno być instalowane w pomieszczeniach zamkniętych.









Uwaga:

Przykręcając wtyki / złącza typu F nie używamy nadmiernej siły
( nie dokręcamy ich kluczem ).
Tę czynność zawsze wykonujemy z wyczuciem,
by nie nadwyrężyć / nie uszodzić gniazda F.
