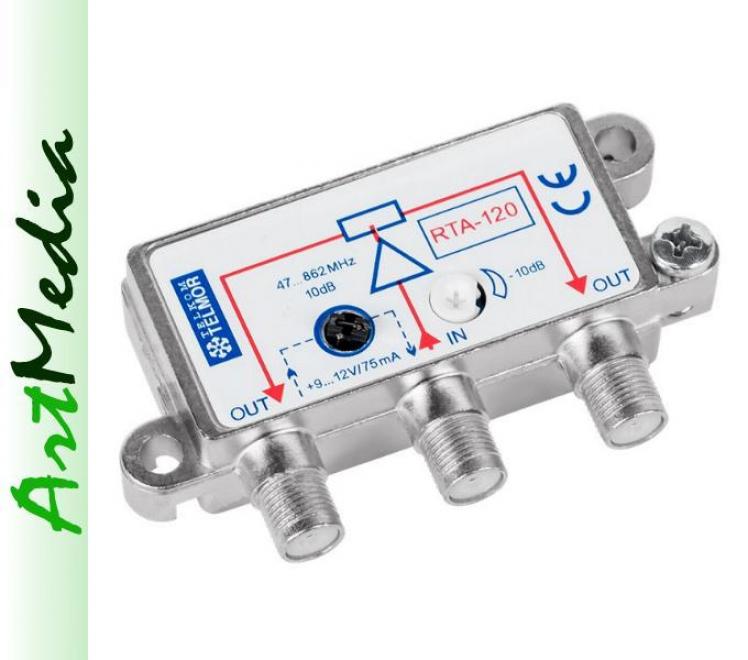

aktywny rozdzielacz antenowy RTA 120 Telmor z 1 na 2 TV

rozgałęźnik telewizyjny RTA 120
Aktywny rozdzielacz sygnału z anteny DVB-T, DVB-T2
lub ze zbiorczej instalacji abonenckiej
o regulowanym wzmocnieniu - 10 dB .

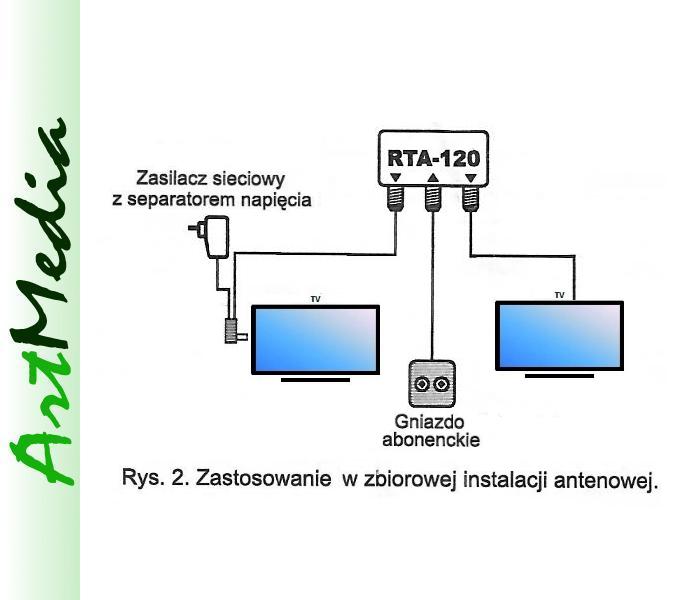

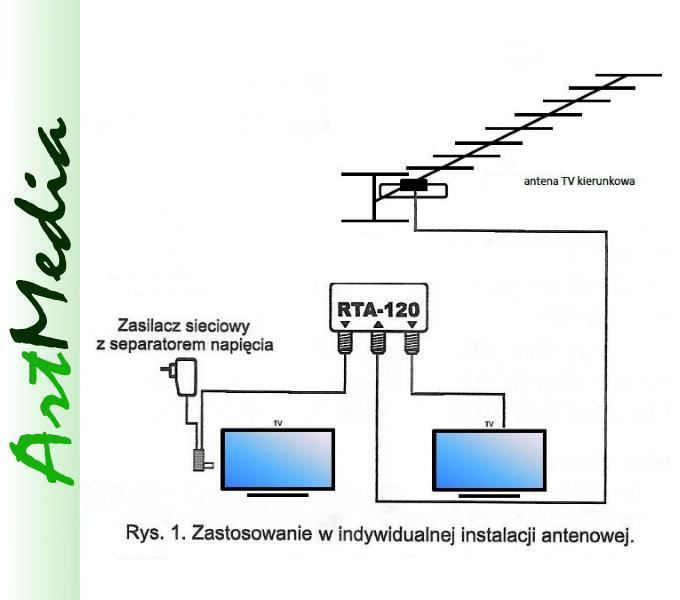

Schemat podłączenia rozgałęźnika w instalacji domowej

Rozgałęźnik wyposażono w zworkę umożliwiającą przekazanie napięcia zasilania 12V na wejście, co umożliwia zasilanie RTA oraz przedwzmacniacza w antenie aktywnej wspólnym zasilaczem.

UWAGA:
W przypadku stosowania anteny bez przedwzmacniacza (antena wyposażona w symetryzator) styki zworki muszą pozostać rozwarte. Wprzeciwnym razie nastąpi zwarcie napięcia zasilającego. Zasilacz będzie narażony na uszkodzenie a rozdzielacz RTA nie będzie pracować poprawnie.

Korzystając ze zbiorczej instalacji antenowej zwora zawsze musi pozostać w pozycji `rozwartej`.



Uwaga:

Przykręcając wtyki / złącza typu F nie używamy nadmiernej siły
( nie dokręcamy ich kluczem ).


ART/2
