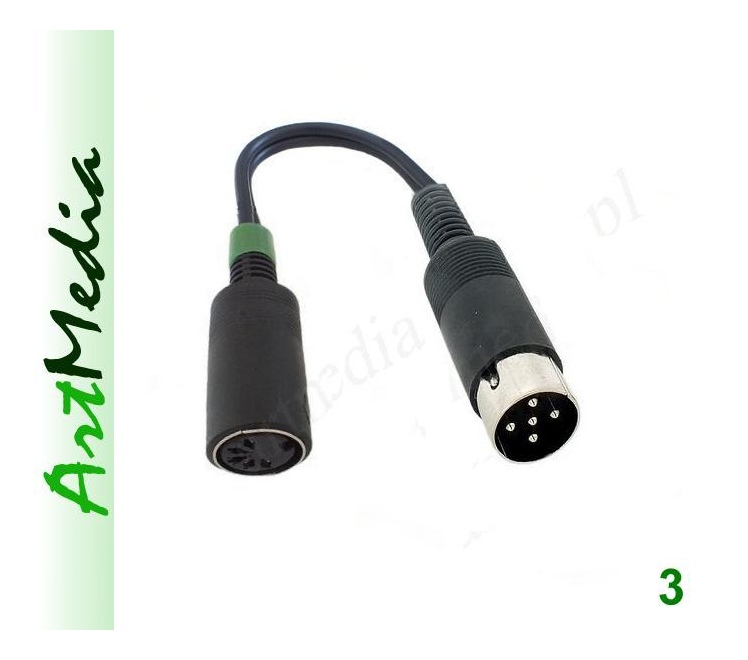

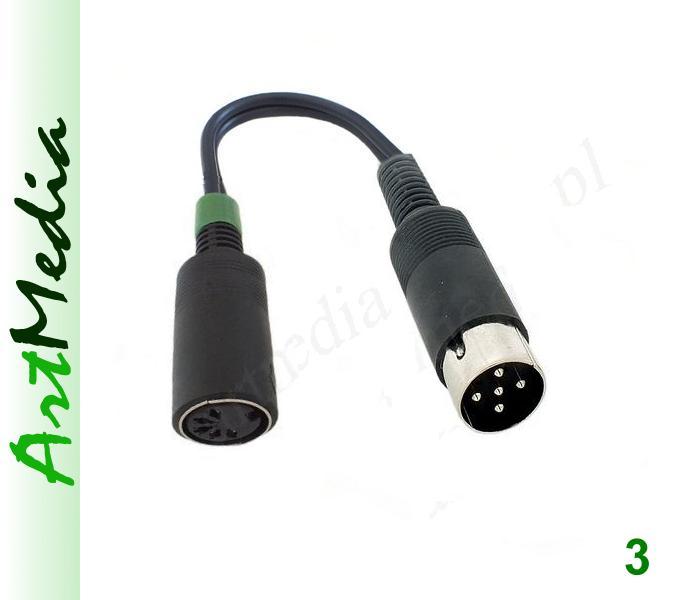

adapter słuchawkowy DIN590 wtyk - DIN-5 GN545 gniazdo

przejściówka DIN590 wtyk - DIN-5 GN545 gniazdo

kabel - przejściówka
wtyk DIN WM590 słuchawkowy
gniazdo DIN-5 GN545 STEREO
długość kabla około 0,1 - 02 m .





Adapter z jednej strony posiada wtyk DIN 590
standard stosowany w szerokiej gamie sprzętów
starszej generacji jako wyjście sygnału AUDIO na słuchawki
z drugiej strony gniazdo DIN5 OUT STEREO.


Adapter pozwala na `wyprowadzenie` sygnału kanał Lewy i Prawy
ze starszego sprzętu na wejście DIN wzmacniacza

Przy tak niestandardowym rozwiązaniu należy pamiętasć, że ustawienie wzmocnienia urządzenia źródłowego ma znaczący wpływ na jakość sygnału wyjściowego

Zewnętrzna średnica obudowy / tworzywa wtyku WM590
wynosi około 15,5 - 16,0 mmm







Wtyk DIN590 można włożyć do gniazda słuchawkowego na dwa różne sposoby
ale tylko w jednej pozycji adapter będzie pracował poprawnie.
W drugiej pozycji na gnieździe GN545 nie będzie jakiegokolwiek sygnału.

Jeżeli w obu pozycjach (włożenia wtyku) sygnał jest na wyjściu, na gnieździe GN545,
to oznacza błędne podłączenie samego wyjścia słuchawkowego w sprzęcie źródłowym.
